抗震性能穩定
床身采用人造大理石鑄件，抗震性能好，穩定性高。 |
|
保證工件的合格率

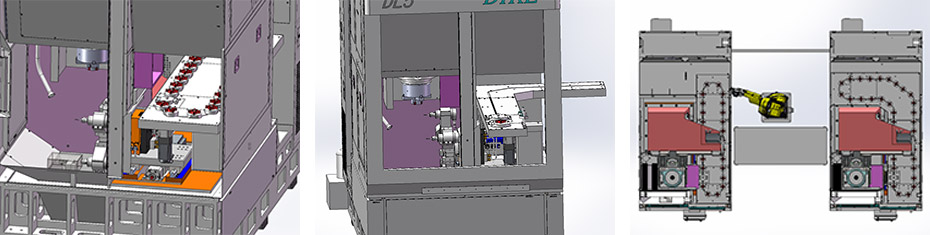

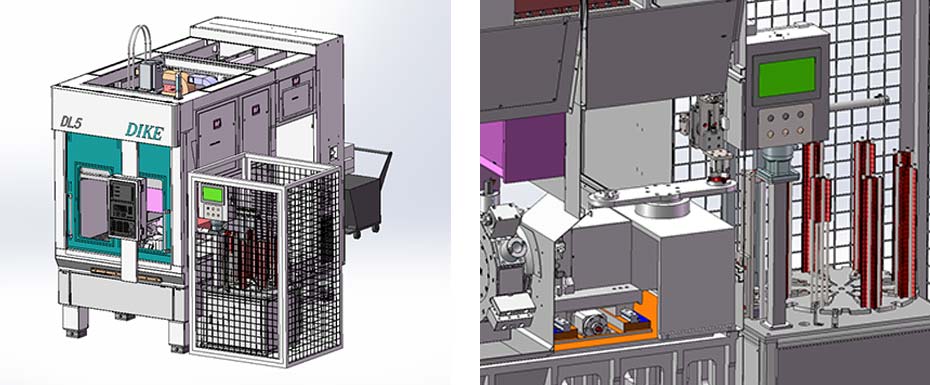

根據加工工序需求，配備傳送帶、翻轉機構等工件輸送系統實現多臺機床聯機組成生產線。 |
|
利于排屑
主軸安裝在床身前端的十字滑臺上，進行X 軸和Z軸運動，主軸倒立排屑理想。 |
|
多刀塔位協作
刀塔位于工作主軸下端，最多可以安裝 12 把車刀或動力刀，根據需要刀塔可選配 Y 軸。 |
產品參數
PRODUCT INTRODUCE
|
設備參數 |
|
|
|
項目 Item |
規格 Specification |
單位Unit |
|
加工能力 Machining capacity |
|
|
|
最大回轉直徑 Max. swing over bed diameter |
?550 |
mm |
|
最大加工直徑 Max. machining diameter |
?400 |
mm |
|
最大加工長度 Max. machining length |
200 |
mm |
|
主軸 Main Spindle |
|
|
|
主軸最大轉速 Max. Spindle speed |
3000 |
r/min |
|
主軸鼻端規格 Spindle nose |
A2-11 |
|
|
主軸電機輸出功率 Main motor power |
37.7 |
KW |
|
主軸轉速范圍 Spindle speed range |
0-3000 |
r/min |
|
主軸電機額定轉速 Main motor rated speed |
1500 |
r/min |
|
主軸額定扭矩 Rated spindle torque |
600 |
N.m |
|
主軸傳送方式 Transmission mode |
電主軸 |
|
|
X/Z-軸 X/Z-Axis |
|
|
|
X/Z軸行程 X/Z-axis travel |
590/600 |
mm |
|
X/Z軸快速移動 X/Z -axis rapid traverse |
15-20 |
m/min |
|
X/Z軸電機功率 X/Z -axis motor power |
4.3/4.3 |
kw |
|
X/Z軸電機扭矩 X/Z -axis spindle torque |
40/40 |
N.m |
|
刀架 TOOL |
|
|
|
刀具容量 Tool quantities |
12T |
|
|
方刀規格 |
32/32 |
mm |
|
圓刀規格 |
?40/50 |
|
|
機床精度 Machining accuracy |
|
|
|
主軸跳動 Spindle run out |
0.005 |
mm |
|
光柵絕對測量分辨率 |
0.001 |
mm |
|
重復定位精度 Repeat positioning accuracy |
0.003 |
mm |
|
主軸角度重復定位精度 |
±10 |
” |
|
其他 Others |
|
|
|
冷卻水泵功率 Coolant motor power |
3 |
kw |
|
液壓站功率 Hydraulic station power |
1.5 |
kw |
|
機床最大功率 |
70 |
kw |
|
機床重量 Machine weight |
15 |
T/臺 |
工件案例
WORKPIECE DISPLAY
